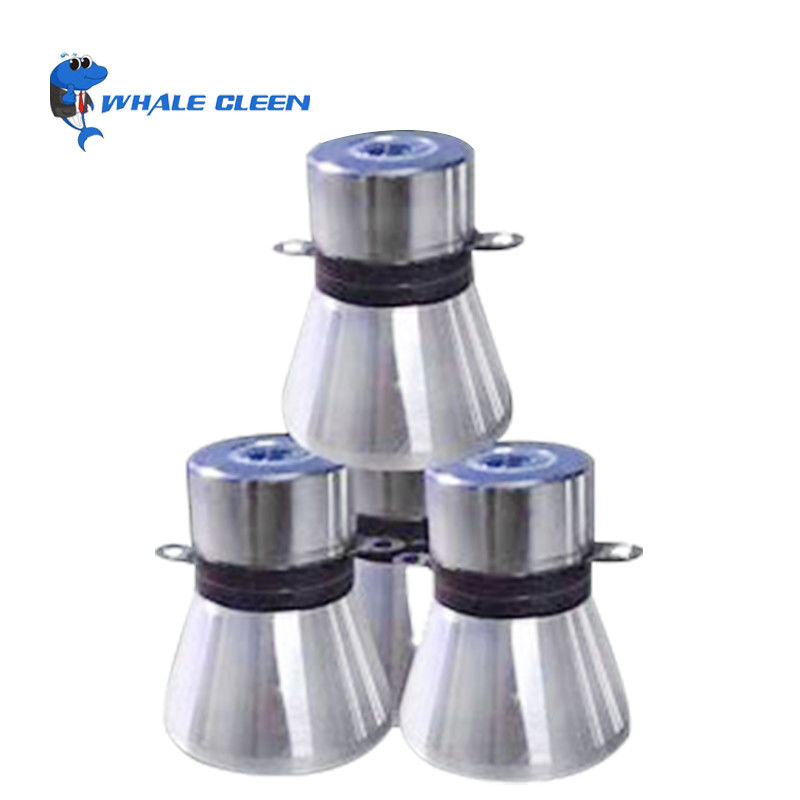

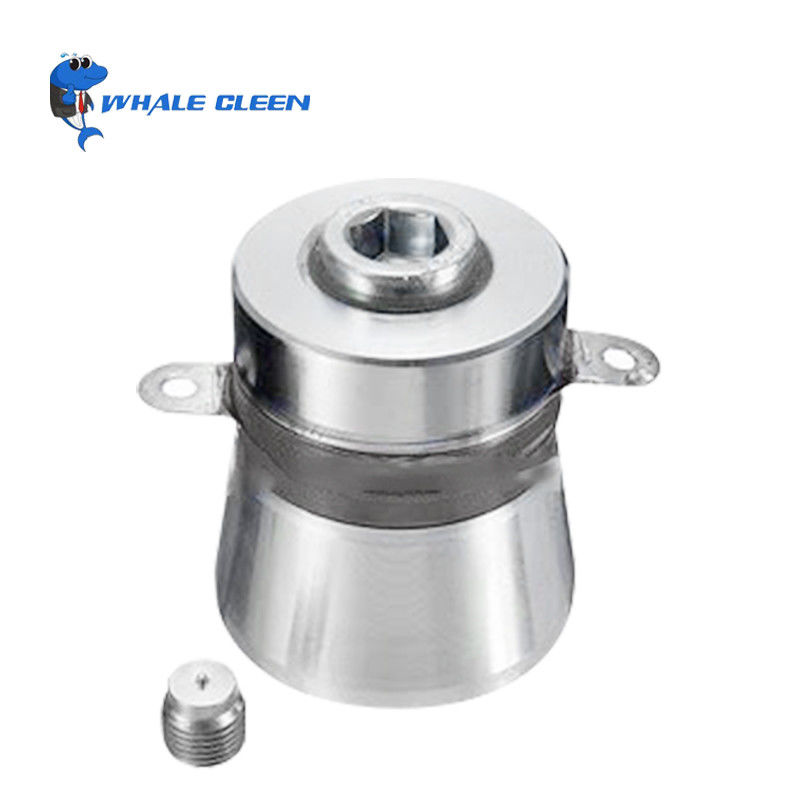

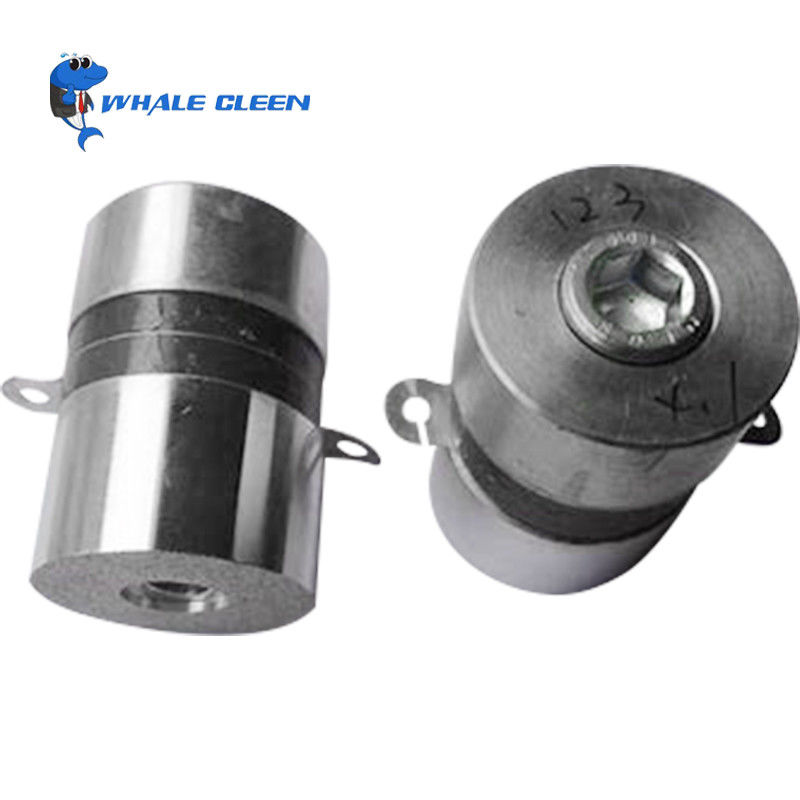

Potere del trasduttore 50W-100W di pulizia ultrasonica del vibratore di acciaio inossidabile

Vibratore ultrasonico per la macchina di pulizia ultrasonica con potere ultrasonico 50W~100W

IL TRASDUTTORE ULTRASONICO

Il suono che è generato sopra il livello di campo di udibilità umano è chiamato ultrasuono. Sebbene l'ultrasuono cominci tipicamente a 20 chilocicli, la maggior parte dei trasduttori ultrasonici si avviano a 200 chilocicli. L'ultrasuono, che è simile in natura al suono udibile, ha lunghezze d'onda ben più brevi ed è molto più adatto da individuare i piccoli difetti. Queste più brevi lunghezze d'onda sono che cosa rendono l'ultrasuono ed i trasduttori ultrasonici estremamente utili per prova non distruttiva e la misura dei materiali.

Un trasduttore ultrasonico stesso è un dispositivo che è capace della generazione e di ricezione delle vibrazioni ultrasoniche. Un trasduttore ultrasonico si compone di un elemento attivo, di una protezione e di un wearplate. L'elemento attivo è un materiale di monocristallo piezoelettrico o che converte l'energia elettrica in energia ultrasonica. inoltre poi riceve l'energia ultrasonica posteriore e la converte in energia elettrica. L'impulso di energia elettrica è generato da uno strumento quale un rivelatore del difetto.

La protezione è il più comunemente un materiale altamente attenuative e molto denso ed è usata per controllare la vibrazione del trasduttore di cristallo assorbendo l'energia che si irradia dal fronte posteriore dell'elemento piezoelettrico. Quando l'impedenza acustica delle partite materiali della protezione che del cristallo piezoelettrico, il risultato sono un trasduttore altamente attenuato con risoluzione eccellente. Variando il materiale appoggiante per variare la differenza nell'impedenza fra la protezione ed il cristallo piezoelettrico, un trasduttore soffrirà piuttosto e la risoluzione può essere molto più alta nell'ampiezza o nella sensibilità del segnale.

Lo scopo principale del wearplate è semplicemente di proteggere l'elemento piezoelettrico del trasduttore dall'ambiente. Wearplates è selezionato per proteggere generalmente da usura e da corrosione. In un trasduttore immersione tipo, il wearplate inoltre serve da trasformatore acustico fra l'elemento del trasduttore e l'acqua piezoelettrica, cuneo o linea di ritardo.

Come fa un lavoro ultrasonico del trasduttore

Per le circostanze nell'ambito di cui i dispositivi di pulizia ultrasonica sono azionati, precomprima di più di meno il MPa circa 30 è solitamente sufficiente per proteggere le componenti ceramiche del trasduttore. D'altra parte, se precomprima è le perdite meccaniche troppo basse e eccessive interfacce ceramiche/metalliche possono ridurre l'efficienza. Pre-stress può essere stimata usando una chiave dinamometrica, calibrata contro la tassa, per stringere i bulloni. Questo metodo di misurazione è semplice, ma non è il più accurato e conseguentemente è raccomandato soprattutto per i trasduttori produzione-eseguiti per cui le variazioni fra le componenti corrispondenti sono, eventualmente, minime. Il modo più accurato di misurazione precomprime è di misurare la tassa generata negli elementi ceramici nelle circostanze di cortocircuito. Un condensatore collegato ai terminali elettrici del trasduttore e ad un voltometro a corrente continua facilita la misura della tassa mentre ogni bullone è stretto.

Trasduttori ed acqua ultrasonici

Nelle applicazioni di pulizia ultrasonica, gli effetti delle dimensioni e della configurazione del serbatoio di acqua, il carico dell'acqua e lo spessore dello strato legante che affigge il trasduttore al serbatoio di acqua si combinano leggermente per ridurre la frequenza del trasduttore e provocano parecchie risonanze supplementari. Malgrado questi fattori negativi, tuttavia, un trasduttore ben progettato, incorporato in un circuito ben progettato, funzionerà vicino alla sua frequenza di risonanza.

Cavitazione

La cavitazione accade quando la vibrazione di una superficie del trasduttore che collega mediante interfaccia ad un liquido (solitamente acqua, ma possibilmente un'acqua/una miscela solvente organico in un'applicazione di pulizia ultrasonica) è sufficiente per creare un vuoto parziale che supera la pressione di vapore del liquido e le bolle si forma alla superficie in vibrazione. La cavitazione è una caratteristica desiderabile nella pulizia ultrasonica o nelle applicazioni di vaporizzazione liquide, ma deve essere evitata ovviamente nelle applicazioni della trasmissione del segnale. A pressione atmosferica e con acqua sola come il liquido di collegamento, il forcavitation della soglia, il pc₀ (barra), è:

Per le frequenze da kilohertz a diverse centinaia kilohertz (2). Se il trasduttore è sommerso e la superficie in vibrazione è parecchi metri o più sotto l'atmosfera/interfaccia liquida, la soglia per gli aumenti di cavitazione a:

Cavitazione (J) può essere iniziato quando l'intensità acustica alla superficie in vibrazione, in W/cm2, è:

L'intensità acustica alla superficie in vibrazione può essere determinata a partire: (potenza di uscita acustico del trasduttore) (area del trasduttore). Nell'applicazione, tuttavia, perché la soglia per la cavitazione è colpita dalle caratteristiche del trasduttore (frequenza del segnale, lunghezza acustica di impulso, uniformità acustica/non uniformità del fronte di vibrazione) e dalle varie circostanze (profondità di immersione, della temperatura, del contenuto dissolto dell'aria del liquido), la cavitazione non può essere iniziata finché l'intensità acustica non sia significativamente più alta, per esempio, fra 0,3 (PC0 _+0.10h) 2 e 0,4 (PC0 ₊ 0.10h) 2.


Specificazione:





FAQ:


1. Che cosa posso pulire facendo uso dei pulitori ultrasonici?
I metalli quali oro e platino sono sicuri da pulire con i dispositivi ultrasonici.
Le pietre preziose naturali dure possono anche essere messe in un pulitore ultrasonico a condizione che hanno poche inclusioni e non sono state trattate con il calore o i prodotti chimici.
In ogni modo, essere sicuro di chiedere al gioielliere quando acquistate qualsiasi pezzo di gioielli se può essere pulito con un pulitore ultrasonico.
Ci potrebbero essere leghe o gemme inadatte, o alcune pietre preziose possono essere trattate, diventando più vulnerabili nel processo.

2. Può pulizia ultrasonica parti di danno?
La pulizia ultrasonica è considerata sicura per le maggiori parte; sebbene sia necessario in alcuni casi da osservare la cautela. Sebbene l'effetto di migliaia di implosioni al secondo sia molto potente, il processo di pulizia è sicuro.
